Kontrollparameter oder Störgrößen? Der FMEA-Schnitt für Maßnahmen
Viele FMEAs scheitern nicht am Inhalt, sondern an einer falsch gewählten Maßnahme. Wer Störgrößen als Kontrollparameter behandelt, plant Vermeidungsmaßnahmen, die nicht greifen können. Wer Kontrollparameter als Störgrößen führt, baut Entdeckungsmaßnahmen auf, wo eine einfache Setpoint-Definition gereicht hätte.
Der Unterschied zwischen Design-FMEA und Prozess-FMEA hilft hier nicht weiter. Er organisiert nur, wer die Analyse führt. Über die richtige Maßnahmenwahl sagt er nichts. Der entscheidende Schnitt liegt eine Ebene tiefer: Ist der Parameter durch Design oder Prozess setzbar, oder ist er gegeben?
Diese Unterscheidung ist methodisch nicht neu, sie kommt aus dem Robust Design nach Taguchi. In der täglichen FMEA-Arbeit wird sie häufig übergangen, weil sie keinen festen Platz in den Standard-Worksheets hat.
Nach diesem Beitrag entscheiden Sie in Sekunden, ob ein Parameter ein Kontrollparameter (Cᵢ) oder eine Störgröße (Nᵢ) ist und welche Maßnahmen-Logik daraus folgt.
Sie haben die Pflichtkriterien zur Hand, das 4M-Noise-Schema für die P-FMEA, das Produkt-Noise-Schema für die D-FMEA und drei Praxisregeln, mit denen Sie die Trennung sauber in Ihren Worksheets dokumentieren.
Zwei Schnitte durch die FMEA, nur einer entscheidet
In jeder FMEA-Diskussion existieren zwei Schnitte parallel, aber sie haben einen sehr unterschiedlichen Wert für die Methodik.
Der organisatorische Schnitt trennt Design-FMEA und Prozess-FMEA. Er ist nützlich, um Verantwortung zu klären: Wer führt die Analyse? Welches Team prüft das Ergebnis? In welcher Phase des Entwicklungsprozesses arbeiten wir? Für die Frage, ob eine Vermeidungs- oder eine Entdeckungsmaßnahme nötig ist, gibt dieser Schnitt jedoch keine Antwort.
Der entscheidende Schnitt verläuft quer dazu. Er trennt jeden einzelnen Parameter in einer FMEA-Zeile in zwei Kategorien: Kontrollparameter (Cᵢ, designable) oder Störgrößen (Nᵢ, given). Erst dieser Schnitt entscheidet, welche Maßnahme greifen kann. Wer ihn überspringt, landet zwangsläufig bei Maßnahmen, die das Risiko nicht senken.

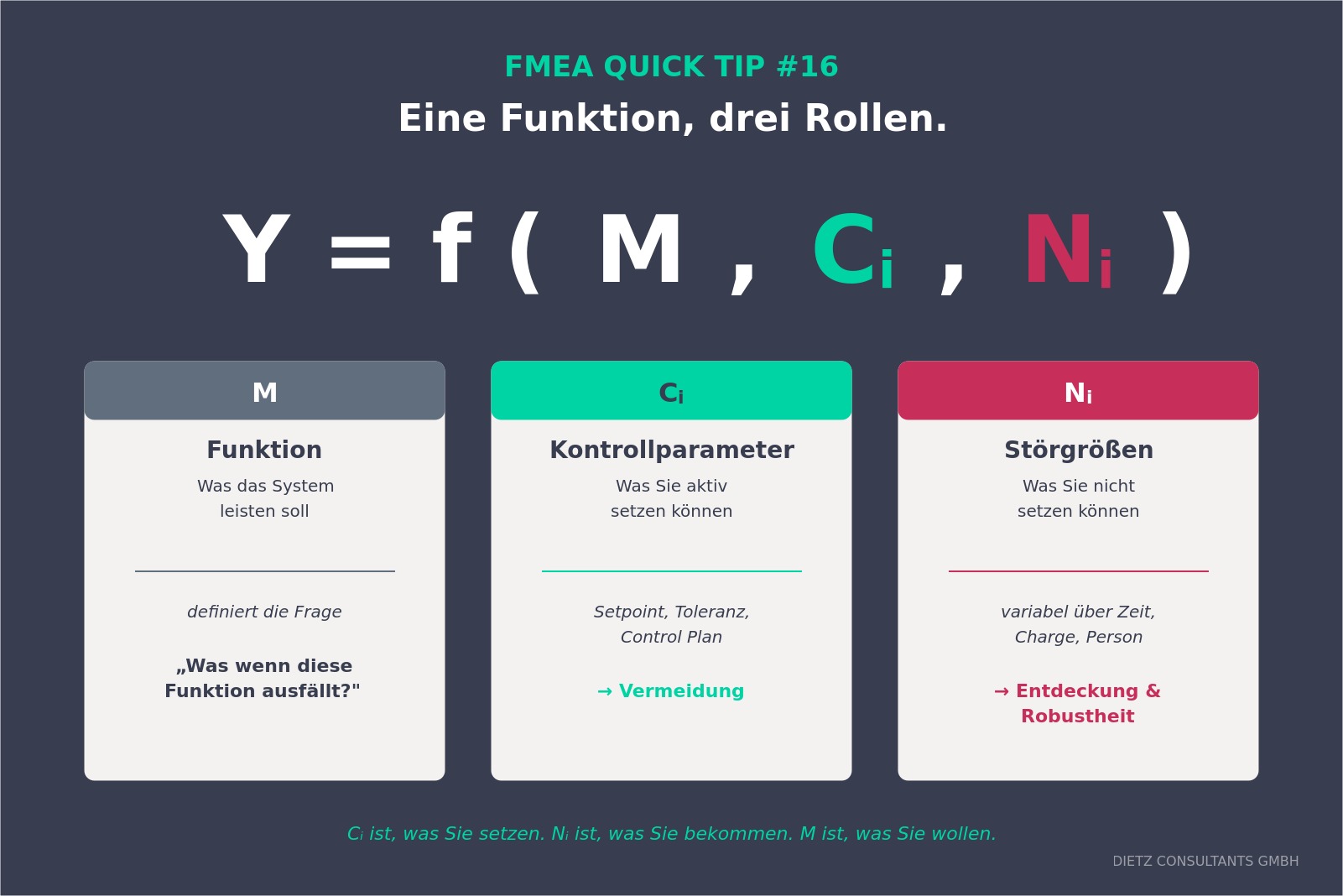

Eine Funktion, drei Rollen: Y = f(M, Cᵢ, Nᵢ)
Hinter jedem Output eines Systems oder Prozesses steht eine Funktion mit drei Eingangsgrößen, die in der FMEA klar getrennte Rollen einnehmen.
M (Intent) ist die Funktion, die das System oder der Prozess erfüllen soll. M definiert die Frage, die die FMEA stellt: Was passiert, wenn diese Funktion ausfällt?
Cᵢ (Control Parameter) sind die Größen, die das Team aktiv setzen kann. Setpoint, Toleranz und Reaktionsplan sind dokumentiert. Cᵢ gehört in den Control Plan und steuert Vermeidungsmaßnahmen.
Nᵢ (Noise Factor) sind die Größen, die das Team identifizieren, aber nicht ökonomisch einstellen kann. Sie variieren über Zeit, Charge, Schicht, Person oder Umgebung. Nᵢ gehört in den Validierungsplan und steuert Entdeckungs- und Robustheitsmaßnahmen.
Der Merksatz: Cᵢ ist, was Sie setzen. Nᵢ ist, was Sie bekommen. M ist, was Sie wollen.

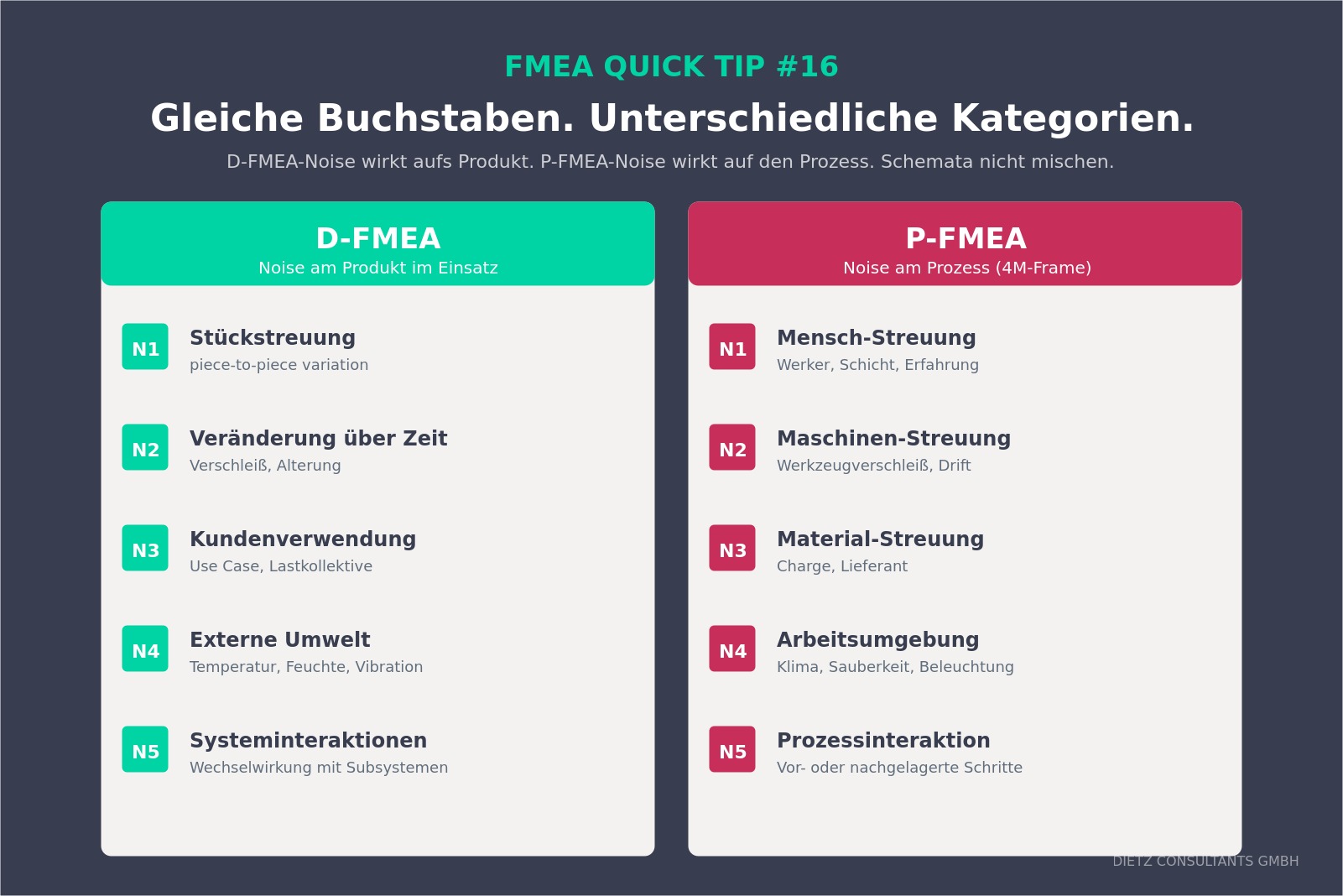

Gleiche Buchstaben, unterschiedliche Kategorien
Cᵢ und Nᵢ existieren sowohl in der D-FMEA als auch in der P-FMEA. Die Buchstaben sind identisch, der Bezugsrahmen ist es nicht. Wer beide Schemata mischt, erzeugt Inkonsistenzen, die bei jedem Audit auffallen.
Noise-Schema der D-FMEA am Produkt im Einsatz
In der Design-FMEA wirken die Störgrößen auf das Produkt unter Betriebsbedingungen. Das klassische Fünfer-Schema:
- N1: Stückstreuung (piece-to-piece variation)
- N2: Veränderung über Zeit (Verschleiß, Alterung)
- N3: Kundenverwendung (Use Case, Lastkollektive)
- N4: Externe Umwelt (Temperatur, Feuchte, Vibration, EMV)
- N5: Systeminteraktionen (Wechselwirkung mit angrenzenden Subsystemen)
Noise-Schema der P-FMEA am Prozess in der Fertigung
In der Prozess-FMEA wirken die Störgrößen auf den Fertigungsprozess. Das Schema folgt dem klassischen 4M-Frame plus Interaktion:
- N1: Mensch-Streuung (Werker, Schicht, Erfahrung)
- N2: Maschinen-Streuung (Werkzeugverschleiß, Drift, Maschinenstreuung)
- N3: Material-Streuung (Charge, Lieferant, Eigenschaftsstreuung)
- N4: Arbeitsumgebung (Klimatisierung, Sauberkeit, Beleuchtung)
- N5: Prozessinteraktion (Wechselwirkung mit vor- oder nachgelagerten Prozessschritten)
Wichtig: Das D-FMEA-Schema und das P-FMEA-Schema werden nicht gemischt. Ein N3 bedeutet in der D-FMEA Kundenverwendung, in der P-FMEA Material-Streuung. Wer beide gleich behandelt, verliert die Anschlussfähigkeit zu Reklamationen und Validierungsergebnissen.

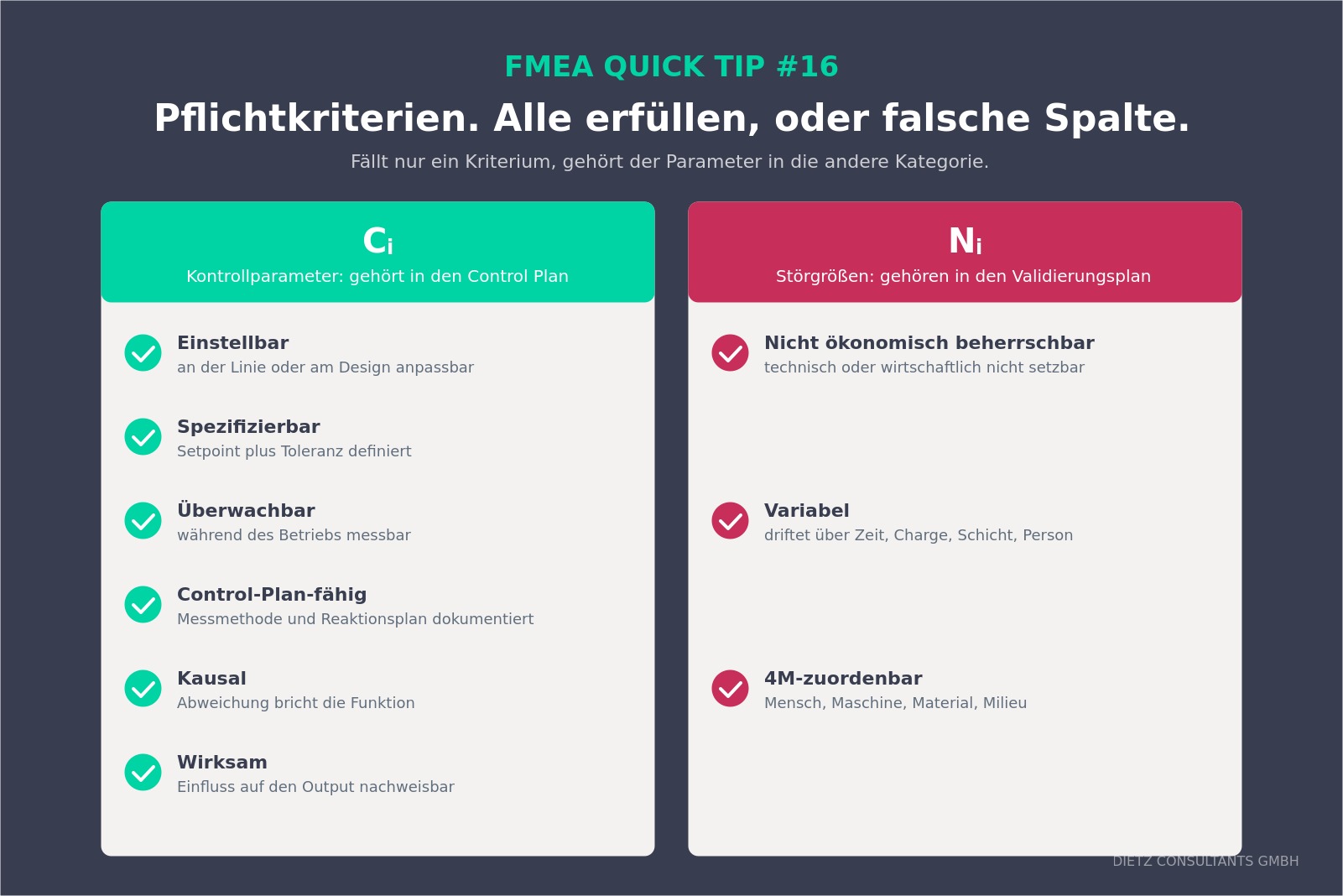

Alle Pflichtkriterien erfüllen oder falsche Spalte
Die Trennung zwischen Cᵢ und Nᵢ ist nicht stilistisch, sie ist regelbasiert. Jeder Parameter muss eine Checkliste vollständig bestehen, sonst gehört er in die andere Spalte.
Pflichtkriterien für Kontrollparameter (Cᵢ):
- Einstellbar: kann an der Linie oder am Design tatsächlich angepasst werden
- Spezifizierbar: Setpoint plus Toleranz sind definiert
- Überwachbar: kann während des Betriebs gemessen werden
- Control-Plan-fähig: Messmethode und Reaktionsplan sind dokumentiert
- Kausal: Eine Abweichung bricht die Prozess- oder Produktfunktion
- Wirksam: Der Einfluss auf den Output ist nachweisbar
Pflichtkriterien für Störgrößen (Nᵢ): - Nicht ökonomisch beherrschbar: technisch oder wirtschaftlich nicht setzbar
- Variabel: driftet über Zeit, Charge, Schicht, Person oder Umgebung
- 4M-zuordenbar: lässt sich klar einer Quelle zuweisen (Mensch, Maschine, Material, Milieu)
Wenn ein Kriterium auf der Cᵢ-Seite fehlt, ist der Parameter in Wahrheit Nᵢ. Wenn ein Kriterium auf der Nᵢ-Seite fehlt, ist er in Wahrheit Cᵢ. Bauchgefühl ersetzt die Checkliste nicht.
Drei Gewohnheiten, die Sie ablegen sollten
Drei wiederkehrende Muster sind in vielen FMEAs anzutreffen und schwächen die Aussagekraft der gesamten Analyse.
Gewohnheit 1: Subjektive Begriffe als Prozessmerkmal. Gut, ausreichend, sauber sind keine Prozessmerkmale. Ein Cᵢ braucht Setpoint, Toleranz und Messmethode. Wenn Sie das nicht festlegen können, ist der Parameter kein Cᵢ.
Gewohnheit 2: Noise-Factor ohne Containment-Strategie. Störgrößen ohne Folgehandlung sind nur Notizen, kein FMEA-Ergebnis. Die Folgehandlung heißt nicht beseitigen, sondern robustifizieren, d.h. das Design unter diesen Störgrößen validieren. Die Maßnahme zielt auf Robustheit, nicht auf Eliminierung.
Gewohnheit 3: Cᵢ und Nᵢ in derselben Spalte mischen. Ohne klare Kennzeichnung wird im Review nicht erkannt, wo Vermeidung und wo Entdeckung gefordert ist. Zwei beschriftete Spalten oder ein klares Tag pro Zeile lösen das Problem in Minuten.
Die Leitfrage: Können Sie es setzen?
Wenn Sie nur eine einzige Frage mitnehmen, ist es diese: Fragen Sie nicht, ob Sie den Parameter messen können, sondern ob Sie ihn setzen können.
Messbarkeit allein qualifiziert einen Parameter nicht als Cᵢ. Viele Störgrößen sind exzellent messbar, sie bleiben trotzdem Nᵢ, weil sie nicht eingestellt werden können. Erst die Setzbarkeit unter ökonomischen Bedingungen macht aus einer Messung einen Kontrollparameter.
Mit dieser Leitfrage wird jede FMEA-Zeile in Sekunden eingeordnet, und die Diskussion über Vermeidungs- versus Entdeckungsmaßnahme erübrigt sich, weil sie aus der Einordnung folgt.

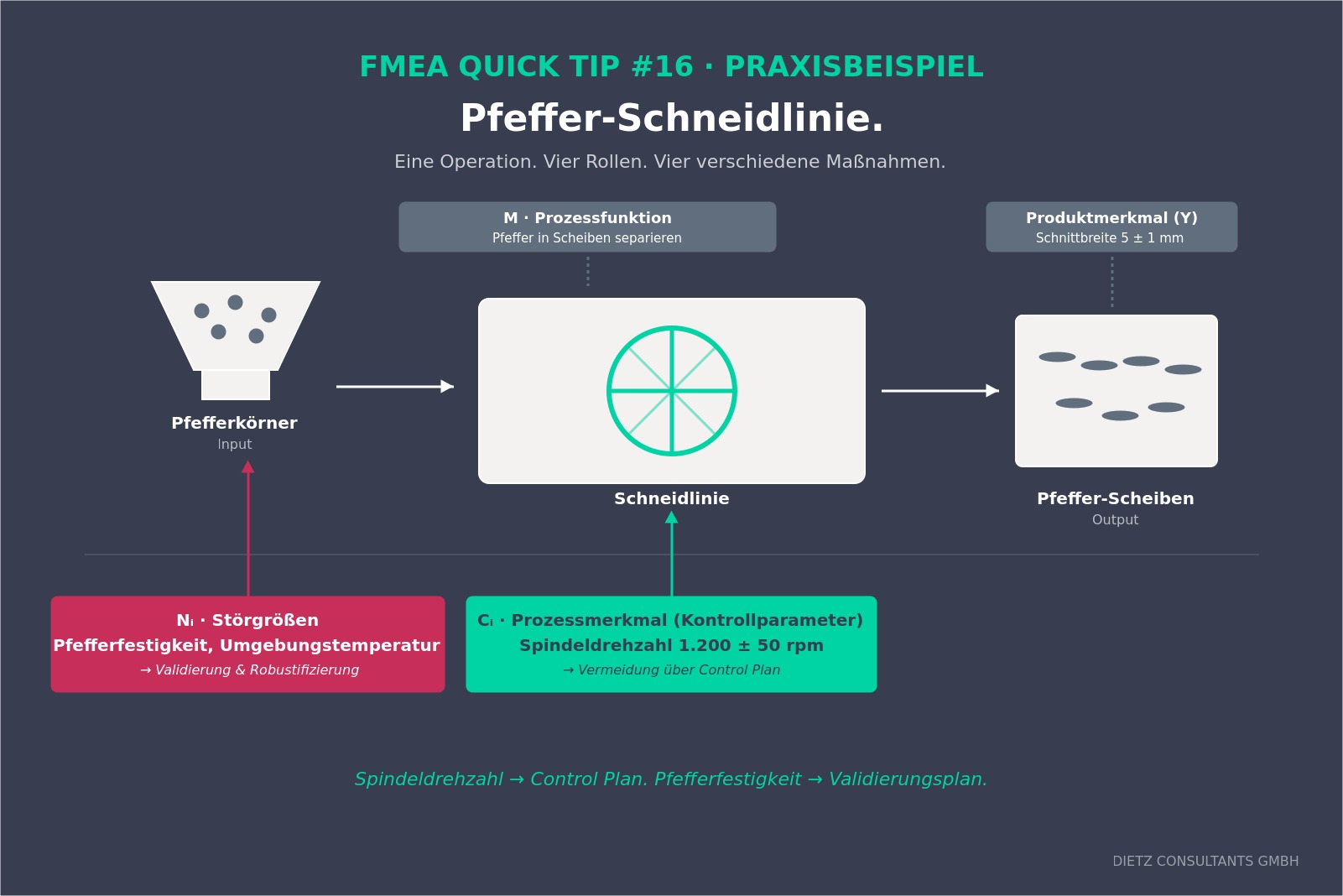

Beispiel: Pfeffer-Schneidlinie
Eine Pfeffer-Schneidlinie liefert ein didaktisch eindeutiges Beispiel, weil die vier Rollen klar voneinander unterscheidbar sind und sich Kontrollparameter und Störgrößen lehrbuchartig gegenüberstellen lassen.
Die vier Rollen in dieser Linie:
- Prozessfunktion (M): Pfefferkörner in Scheiben separieren.
- Produktmerkmal (Output): Schnittbreite 5 ± 1 mm.
- Prozessmerkmal (Cᵢ): Spindeldrehzahl 1.200 ± 50 rpm.
- Störgrößen (Nᵢ): Pfefferfestigkeit (Materialcharge), Umgebungstemperatur.
Die Spindeldrehzahl ist Cᵢ, weil alle sechs Pflichtkriterien erfüllt sind: einstellbar, spezifizierbar, überwachbar, im Control-Plan abgebildet, kausal und wirksam.
Maßnahmenlogik: Vermeidung über Setpoint, Toleranzfenster und Reaktionsplan im Control-Plan.
Die Pfefferfestigkeit ist Nᵢ, weil sie über die Materialcharge variiert und nicht ökonomisch beherrschbar ist.
Maßnahmenlogik: Validierung des Designs unter dieser Streuung, also Robustifizierung der Schnittfunktion über den erwarteten Festigkeitsbereich. Die Umgebungstemperatur ist ebenfalls Nᵢ und wird mit derselben Logik im Validierungsplan abgebildet.
Fragen Sie in jeder FMEA-Zeile zuerst: Kann ich diesen Parameter setzen?
Wenn ja, ist er Cᵢ und gehört in den Control Plan. Wenn nein, ist er Nᵢ und gehört in den Validierungsplan. Diese eine Frage trennt wirksame von wirkungslosen Maßnahmen.
